产品介绍

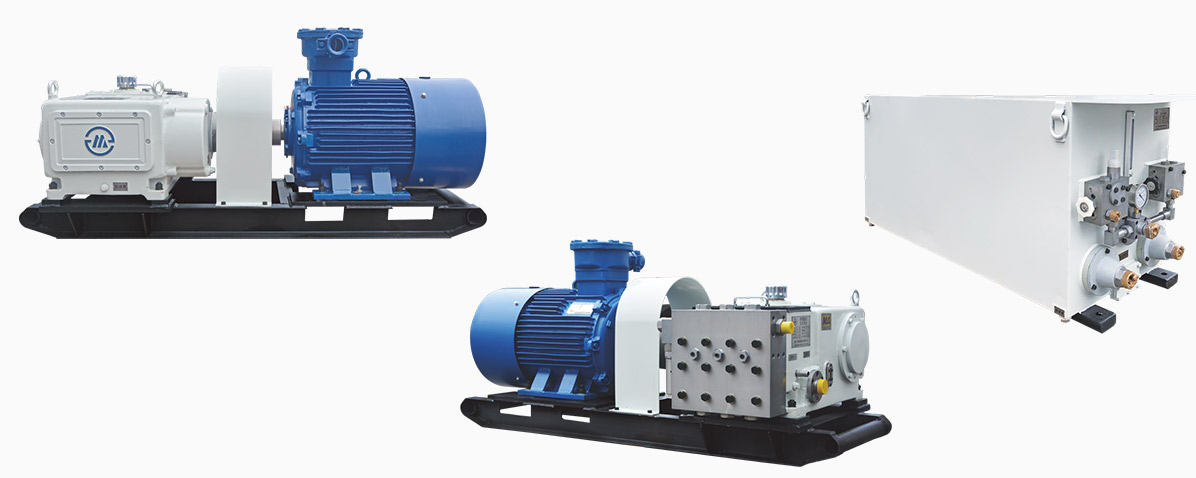

◇ BRW80/15(20/31.5)型系列乳化泵与XRXTD乳化液箱组成乳化液泵站、主要是为井下采煤液压支架提供动力源，也可用于地面及其他液压设备。该泵站由两台泵一台箱组成。一台使用，一台备用，如工作需要，也可两台泵同时使用，在使用过程中，认真进行维护和保养，才能保证泵站的正常运转，BRW80/15(20/31.5型泵根据用户需求，配有不同功率电动机，有多种压力级别。
◇ BRW80/15(20/31.5)型乳化液泵是卧式三柱塞往复泵，选用三相交流四极防爆电动机驱动，经一级齿轮減速，带动三曲拐曲轴旋转，再经连杆滑块带动柱塞，使柱塞作往复运动，这样使工作液在高压腔中经吸、排液阀吸入和排出，从而使电能转成液压能，输出高压液体供支架工作。
◇ 本产品执行MT/T188.2-2000煤矿用乳化液泵站的行业标准。
泵技术参数
|
单位及型号
参数名称
|
单位 | BRW80/15 | BRW80/20 | BRW80/31.5 | ||
| 进口压力 | MPa | 常压 | 常压 | 常压 | ||
| 额定压力 | MPa | 15 | 20 | 31.5 | ||
| 额定流星 | L/min | 80 | 80 | 80 | ||
| 曲轴转速 | r/min | 517 | 517 | 517 | ||
| 柱塞直径 | mm | 32 | 32 | 32 | ||
| 柱塞数目 | 个 | 3 | 3 | 3 | ||
| 柱塞行程 | mm | 70 | 70 | 70 | ||
| 电机转速 | r/min | 1470 | 1470 | 1470 | ||
| 电机功率 | kW | 37 | 37 | 55 | ||
| 安全阀出厂调定压力 | MPa | 165-17.3 | 22-23 | 34.7~36.2 | ||
| 重量 | kg | 923 | 923 | 1023 | ||
| 外形尺寸 ( L xB x H ) | mm | 1695x763x810 | ||||
| 工作介质 | 乳化液 ( 3%~5%乳化油与中性水的混合液 ） | |||||
箱技术参数
|
单位及型号
参数名称
|
单位 | XRXTD | ||||
| 额定压力 | MPa | 31.5 | ||||
| 额定流星 | L/min | 80 | ||||
| 工作室容积 | L | 640 | ||||
| 蓄能器容积 | L | 4 | ||||
| 蓄能器充气压力 | MPa | 9~11 | ||||
| 卸载阀出厂调定压力 | MPa | 20 | ||||
| 卸载阀恢复供液压力 | MPa | 调定压力的64% 左右 | ||||
| 吸液过滤精度 | µm | 630 | ||||
| 回液过滤槽精度 | µm | 630 | ||||
| 泵吸液胶管规格 | mm | Φ38 | ||||
| 泵出液胶管规格 | mm |
|
||||
| 总出口尺寸规格 | mm | Φ16、Φ19 | ||||
| 重量 | kg | 500 | ||||
| 外形尺寸 ( L xB x H ) | mm | 2150x784x1005 | ||||
| 工作介质 | 乳化液 ( 3%~5%乳化油与中性水的混合液 ） | |||||
