产品介绍

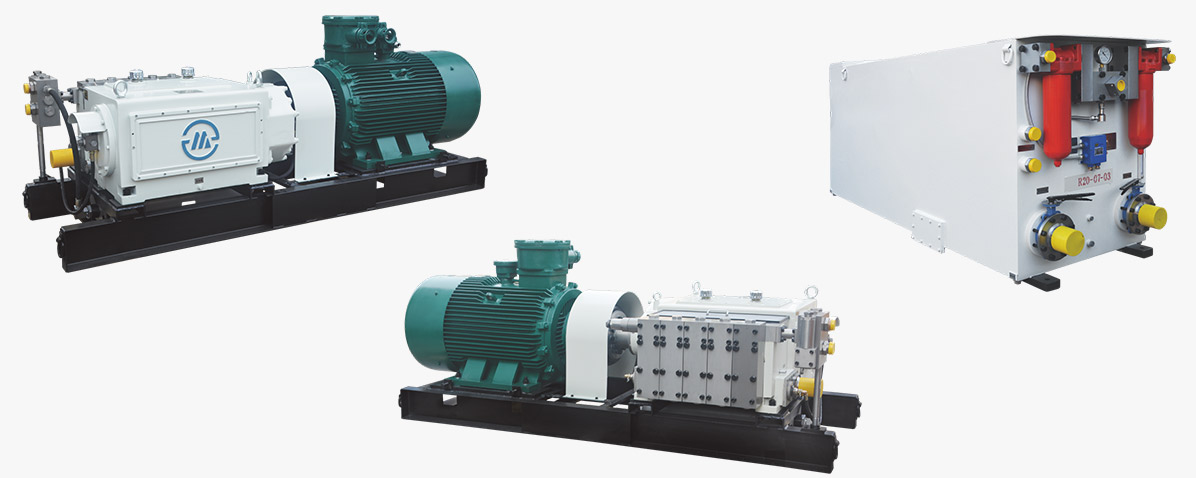

◇ BRW400/31.5NB型五柱塞泵以通用的曲轴箱为基础，与RX400/25B型乳化液箱及W10FX辅助液箱组成乳化液泵站，主要为厚与中厚煤层综合机械化采煤的液压支架提供动力源，也可用于地面及其它液压设备。可提高液压支架的移架速度，该泵站一股由二泵一主箱一辅箱组成。
◇ BRW400/31.5NB型泵选用四级电机驱动，经一级齿轮减速，带动五曲拐曲轴旋转，再经连杆，滑块带动柱塞作往复运动，使工作液在泵头中经吸排液闲吸入和排出，从而使电能转换成液压能，输出高压液体。泵头采用分离式结构，不但减轻了泵头的重量，而且给安装、维护带来方便，流量脉动小。
◇ 本产品执行MT/T188.2-2000煤矿用乳化液泵站行业标准。
泵技术参数
|
单位及型号
参数名称
|
单位 | BRW400/31.5NB | ||||
| 进口压力 | MPa | 常压 | ||||
| 额定压力 | MPa | 31.5 | ||||
| 额定流量 | L/min | 400 | ||||
| 曲轴转速 | r/min | 650(三支撑） | ||||
| 柱塞直径 | mm | 50 | ||||
| 柱塞数目 | 个 | 5 | ||||
| 柱塞行程 | mm | 66 | ||||
| 电机转速 | r/min | 1485 | ||||
| 电机功率 | kW | 250 | ||||
| 安全阀出厂调定压力 | MPa | 34.7~362 | ||||
| 卸载阀出厂调定压力 | MPa | 31.5 | ||||
| 卸载阀恢复供液压力 | MPa | 调定压力的75%- 85% | ||||
| 润滑油泵工作压力 | MPa | ≥0.1 | ||||
| 蓄能器容积 | L | 25 | ||||
| 蓄能器充气压力 | MPa | 20.7~22.7 | ||||
| 重量 | kg | 5000 | ||||
| 外形尺寸 ( LxBxH ) | mm | 3330 X 1235 X 1330 | ||||
| 工作介质 | 乳化液(3 %~5%乳化油与中性水的混合液） | |||||
箱技术参数
|
单位及型号
参数名称
|
单位 | RX400/25B(主箱+W10FX(辅箱 ） | ||||
| 额定压力 | MPa | 31.5 | ||||
| 额定流量 | L/min | 400 | ||||
| 工作室容积 | L | 2500(主箱+1000(辅箱） | ||||
| 乳化油贮存腔容积 | L | 160 | ||||
| 蓄能器容积 | L | 40 | ||||
| 蓄能器充气压力 | MPa | 20.7~22.7 | ||||
| 高压过滤精度 | µm | 80 | ||||
| 回液过滤精度 | µm | 630 | ||||
| 工作室过滤网精度 | µm | 250 | ||||
| 泵吸液胶管规格 | mm | Φ102(4") | ||||
| 泵出液胶管规格 | mm | Φ38 | ||||
| 卸载回液胶管规格 | mm | Φ51 | ||||
| 自动配液器进水压力 | MPa | 0.2~3 | ||||
| 总出口尺寸规格 | mm | DN38 | ||||
| 辅助液箱连通胶管规格 | mm | |||||
| 重量 | kg | 1910( 主箱）、560( 辅箱） | ||||
| 外形尺寸 ( LxBxH ) | mm | 3378 X 1200 X 1380( 主箱）、2045X830X 1310 (辅箱） | ||||
| 工作介质 | 乳化液(3%~5%乳化油与中性水的混合液） | |||||
| 乳化液配液阀浓度调节范围 | 2%~6% | |||||
